MURO TROMBE
Insight
En esta fachada con orientación se diseña un sistema similar a un muro trombe, es decir, un invernadero en fachada que acumula bolsas de calor mediante inercia térmica.
Planteamos un sistema dinámico que funciona tanto los meses de verano como los de invierno.

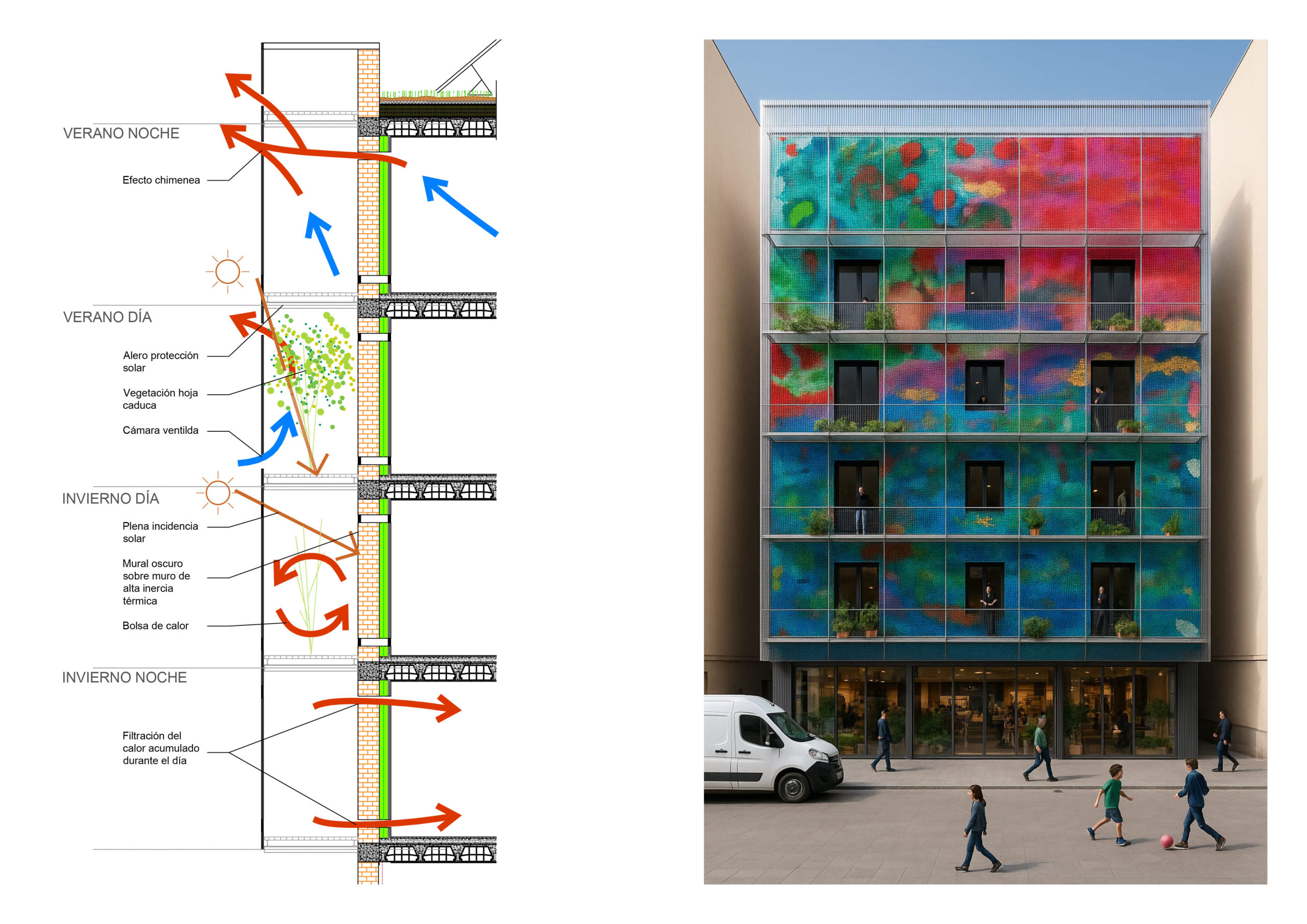

Verano:
Las noches de verano se abre la parte superior de la fachada ventilada generando un enorme efecto chimenea donde el aire caliente y la diferencia de altura arrastra por convección la energía acumulada en la casa durante el día. Esto refrigera de manera natural las viviendas funcionando de manera similar a un botijo.
Los días de verano la fachada ventila en cada piso para no acumular calor. El alero de tramex ofrece una protección solar gracias a la mayor inclinación del sol, que sumado al uso de vegetación de hoja caduca, protege a la vivienda de la incidencia solar.
Invierno:
Los días de invierno se genera una bolsa de calor en fachada que alimenta la inercia térmica del muro y genera un invernadero en fachada.
Las noches de invierno se comunica la bolsa de calor acumulada con el interior de la vivienda y se desprende a lo largo de la noche el calor acumulado en el muro exterior.
Colores oscuros
Para aumentar la incidencia solar, en este sistema planteamos murales de tonos oscuros que se calientan con mayor facilidad, y un sistema de aislamiento térmico interior.
El invernadero en fachada, combinado con estos sistemas, consigue un funcionamiento climático muy completo que además filtra aire con la humedad de la vegetación al interior.
¿Qué es un Muro Trombe?
El muro Trombe es un sistema pasivo de captación solar que no requiere partes móviles ni mantenimiento. Aprovecha el calor del sol para calentar espacios interiores de forma natural.
¿Cómo funciona?
Consiste en un muro macizo orientado al sol (hecho de piedra, hormigón o adobe y pintado de oscuro) que, al recibir radiación solar, acumula calor. Este calor se transfiere al interior de la vivienda mediante la circulación de aire generada por la diferencia de temperatura entre el muro, la cámara de aire y el ambiente.
Componentes principales:
1. Muro interior de alta inercia térmica (absorbe calor).
2. Lámina de vidrio exterior (doble o triple) que crea un efecto invernadero.
3. Espacio de aire intermedio, donde se concentra el calor.
4. Alero superior, que protege el sistema.
5. Válvulas u orificios (dos arriba y dos abajo) que permiten la circulación del aire.
Beneficios:
Calienta de forma natural en invierno.
Permite refrigeración cruzada en verano.
Es eficiente, silencioso y ecológico.

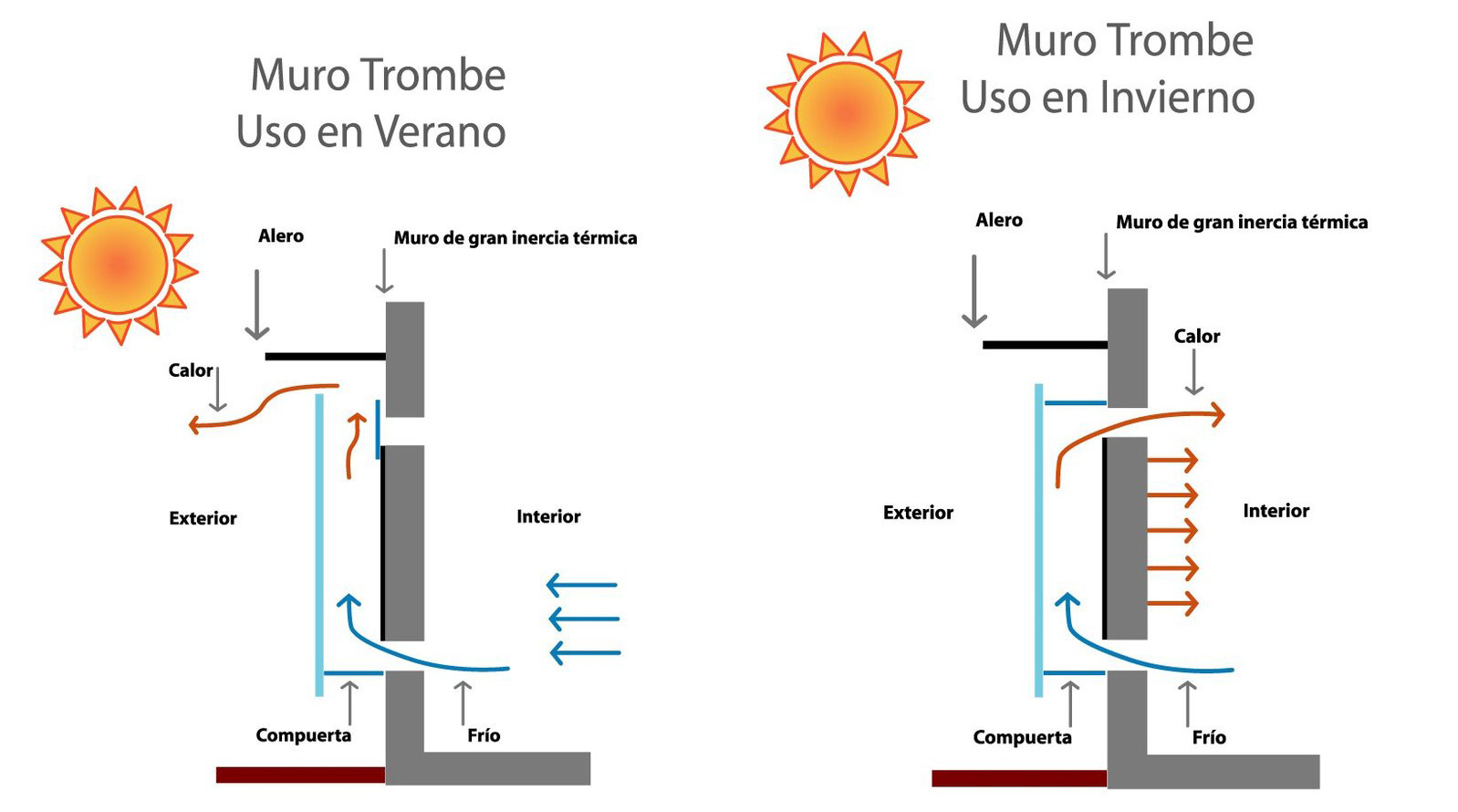

(Esquema de Archdaily)
